Однако универсального станка, одинаково подходящего для любых деталей, не существует. Машина для ультразвуковой сварки подбирается с учетом материала, размеров изделия, площади шва, производительности и требований к внешнему виду. Ошибка при выборе частоты, мощности или оснастки может привести к нестабильному соединению, повреждению пластика и преждевременному износу компонентов системы.
Из чего состоит оборудование для ультразвуковой сварки

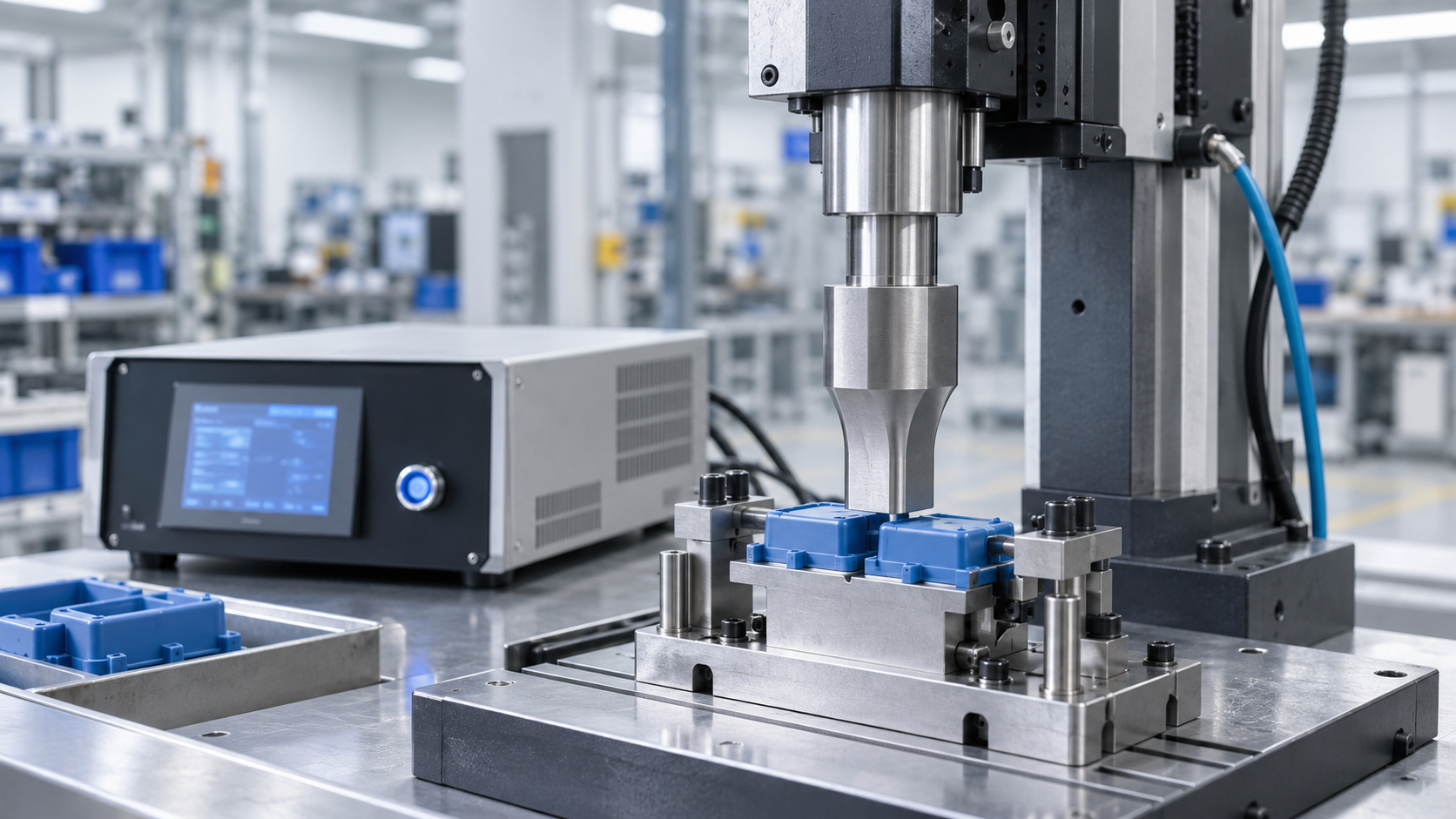

Чтобы правильно выбрать ультразвуковой станок, полезно понимать принцип его работы. Генератор преобразует электрическую энергию в высокочастотный сигнал. Пьезоэлектрический преобразователь превращает его в механические колебания, которые через бустер и волновод передаются к свариваемым деталям. Изделие удерживается в ложементе, а привод станка создает необходимое давление.
Каждый элемент системы выполняет отдельную задачу:
- генератор формирует сигнал заданной частоты и мощности;
- преобразователь создает механические колебания;
- бустер передает колебания и помогает изменять их амплитуду;
- волновод, который также называют сонотродом или хорном, воздействует на деталь;
- ложемент фиксирует изделие и поддерживает его в процессе сварки;
- привод обеспечивает перемещение рабочего инструмента и прижим.
Все компоненты должны быть согласованы по рабочей частоте и рассчитаны как единая акустическая система. Нельзя установить на оборудование случайный волновод только потому, что он подходит по размерам. Несоответствие частоты, массы или геометрии инструмента нарушает передачу колебаний, снижает качество шва и создает дополнительную нагрузку на преобразователь. Поэтому проектирование ультразвукового волновода выполняют под конкретный станок, изделие и технологическую операцию.
Для небольших деталей и единичных операций может подойти компактный настольный аппарат. Серийному производству требуется промышленный станок ультразвуковой сварки с контролем времени, энергии, глубины погружения инструмента и усилия прижима. Для работы в составе линии заранее учитывают возможность подключения датчиков и внешней системы управления.
Частота, мощность и другие параметры ультразвукового станка
Рабочая частота влияет на конструкцию акустического комплекса. В промышленном оборудовании встречаются системы на 15, 20, 30, 35 и 40 кГц. Чем ниже частота, тем большей обычно может быть амплитуда и тем массивнее элементы системы. Такие решения применяют для крупных или жестких деталей. Более высокие частоты используют для небольших и чувствительных изделий, где особенно важно аккуратное воздействие.
Это не означает, что самая низкая частота всегда обеспечивает наиболее прочное соединение, а высокая подходит только для миниатюрных деталей. Выбор зависит от совокупности условий. Учитываются материал, площадь контакта, геометрия шва, допустимые следы на поверхности и скорость производственного цикла. До покупки оборудования желательно провести пробную сварку на реальных образцах.
Мощность генератора также нельзя выбирать только по принципу «чем больше, тем лучше». Недостаточной мощности может не хватить для равномерного расплавления зоны соединения. Избыточная энергия при неправильных настройках способна вызвать деформацию, прожог, появление облоя или повреждение внутренних элементов изделия. Генератор должен обеспечивать необходимый запас, но фактические параметры процесса настраиваются под конкретную деталь.
Кроме частоты и мощности, при выборе станка УЗ учитывают:
- максимальное усилие прижима и возможность его регулировки;
- рабочий ход, размеры деталей и доступ к зоне соединения;
- продолжительность сварочного цикла;
- способы контроля времени, энергии и глубины сварки;
- точность повторения настроек;
- возможность сохранения программ и подключения к производственной линии;
- доступность обслуживания и запасных частей.
Для единичных операций простая система может оказаться экономически оправданной. При большом объеме выпуска важнее стабильность параметров и автоматический контроль. Поэтому промышленную машину для ультразвуковой сварки оценивают не только по цене и мощности, но и по способности воспроизводить заданный режим.
Ознакомиться с вариантами оборудования и его назначением можно в разделе «Ультразвуковые станки». При сравнении моделей следует учитывать не отдельную характеристику, а весь комплекс параметров, включая возможности генератора, преобразователя, привода и системы управления.
Как подобрать станок под материал и производственную задачу
Ультразвуковым способом соединяют термопластичные материалы. Но даже пластики одной группы отличаются температурой размягчения, жесткостью, наполнителями и способностью передавать колебания. Красители, стекловолокно и другие добавки также меняют поведение материала. Разные полимеры необходимо заранее проверить на совместимость.
На результат влияет конструкция изделия. Детали должны надежно фиксироваться, не смещаться и не изгибаться под давлением. Геометрия соединения должна концентрировать энергию в нужной зоне. Для этого на одной из деталей может предусматриваться специальный выступ — энергетический направитель. Его размеры и форма зависят от материала и требований к шву.
Перед выбором оборудования рекомендуется подготовить исходные данные:
- образцы или трехмерные модели деталей;
- точное наименование и состав материала;
- размеры и расположение сварного шва;
- требования к прочности и герметичности;
- допустимые следы на лицевой поверхности;
- планируемое количество изделий за смену;
- требования к ручной или автоматической загрузке;
- условия размещения оборудования на производстве.
После изучения деталей можно подобрать частоту и мощность системы, разработать волновод и ложемент, а затем провести испытания. Пробная сварка позволяет оценить внешний вид и прочность соединения до запуска серии. При необходимости корректируют режим, геометрию шва или оснастку.
Предприятию не всегда выгодно сразу покупать собственный станок. При небольшой партии, испытании нового изделия или отсутствии подготовленного персонала можно сначала заказать сварку изделий ультразвуком. Такой подход помогает проверить применимость технологии, определить продолжительность цикла и сформировать требования к будущему оборудованию.
Если типовой станок не соответствует размерам изделия, способу загрузки или требуемой производительности, оборудование можно разработать под конкретную задачу. В проекте предусматривают нужный привод, рабочую зону, оснастку и интеграцию в действующую линию.
Выбор ультразвукового станка для сварки пластика начинается не с поиска максимальной мощности или минимальной цены, а с анализа изделия и производственного процесса. Частота, генератор, преобразователь, волновод, прижим и ложемент должны работать как единая система. Чем точнее сформулированы требования и проведены предварительные испытания, тем стабильнее будет качество соединения и тем меньше риск простоев и брака после запуска оборудования.
